汽水分离器的安装与正确运用对于产品的性能有着重要的影响 ，在本文中将为广大客户详细的介绍一下本公司生产的CF11、CF41型汽水分离器的性能、特点、技术参数、主要材质及安装说明 ：
一、 CF11、CF41汽水分离器主要用途和范围：
CF11、CF41汽水分离器是利用体内图形和蒸汽与水流动的原理产生不同的流向，而且介质流向在急剧转换的方式，将蒸汽与蒸汽中含有的悬浮状水滴分离开，提高了蒸汽的干燥度，保证生产的顺利运行。
二、 CF11、CF41汽水分离器主要特点：
1、 提高了蒸汽的干燥度送往蒸汽设备，提高设备的热效率。
2、 防止水击，而分离出来的凝结水通过下面的疏水器排出。
3、 CF11和CF41也适用于各种气体和液体的分离。
三、CF11、CF41汽水分离器 规格及技术参数
1、 公称通径：DN15~150mm
2、 公称压力:PN1.6~2.5Mpa
3、 最高工作压力：PN1.6~2.5Mpa
4、 最高工作温度：220~350℃
四．CF11、CF41汽水分离器主要零件材料
|
零件名称 |
材料 |
|
阀体、阀盖 |
CF41铸铁、CF11铸钢 |

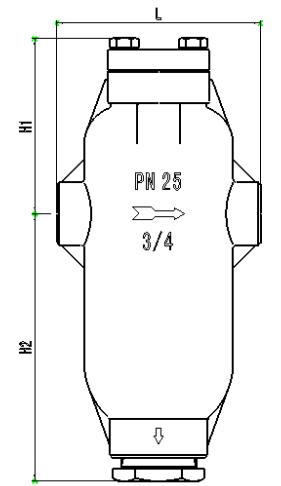

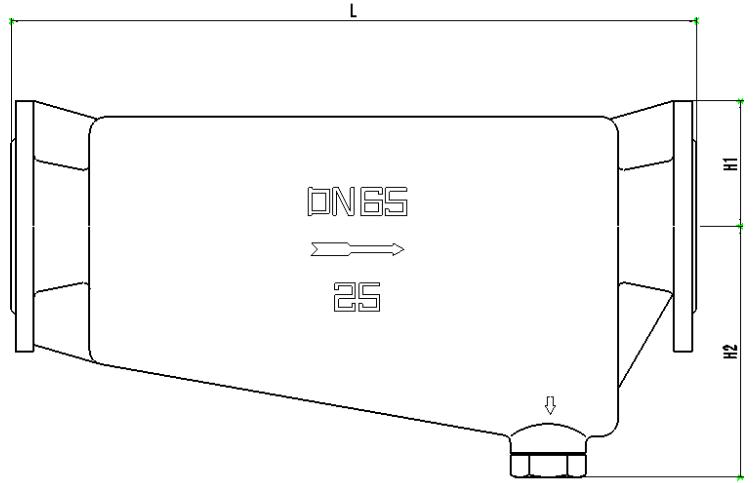

五、外形链接尺寸图：
六、CF11、CF41汽水分离器技术参数表：
|
产品 型号 |
公称通径(mm) |
连接方式 |
使用 压力(Mpa) |
最高允许温度(℃) TMP |
外型尺寸（mm） |
|||
|
|
|
|
|
|
L |
H1 |
H2 |
D |
|
CF11 |
15～20 |
螺纹 |
0.01~2.5 |
350 |
130 |
115 |
156 |
螺纹 |
|
CF11 |
25 |
螺纹 |
0.01~2.5 |
350 |
150 |
155 |
222 |
螺纹 |
|
CF11F |
25 |
法兰 |
0.01~2.5 |
350 |
210 |
115 |
156 |
螺纹 |
|
CF41 |
40 |
法兰 |
0.01~1.6 |
220 |
410 |
75 |
110 |
螺纹 |
|
CF41 |
50 |
法兰 |
0.01~1.6 |
220 |
460 |
80 |
140 |
螺纹 |
|
CF41 |
65 |
法兰 |
0.01~1.6 |
220 |
490 |
90 |
180 |
螺纹 |
|
CF41 |
80～100 |
法兰 |
0.01~1.6 |
220 |
510 |
110 |
190 |
螺纹 |
|
CF41 |
125 |
法兰 |
0.01~1.6 |
220 |
590 |
145 |
200 |
螺纹 |
|
CF41 |
150 |
法兰 |
0.01~1.6 |
220 |
590 |
145 |
200 |
螺纹 |

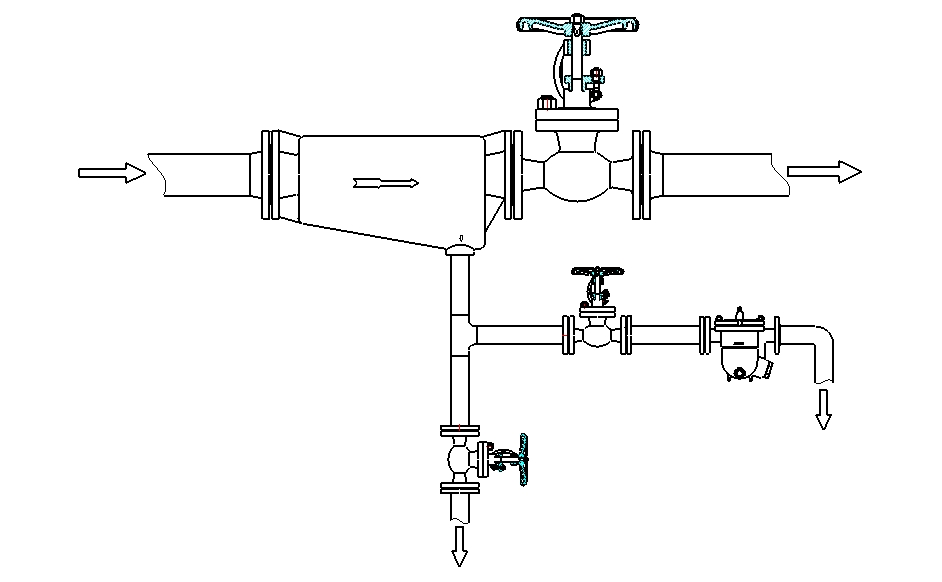

七、CF11、CF41汽水分离器的安装注意事项：
1、安装前心须用压力气体吹扫管线，清除污垢，杂物。
2、本分离器应安装在蒸汽管线路较低的位置，,分离器前后建议安装截止阀.
3 、安装方向:：阀体上的箭头指向与管道内流体方向一致(阀体上箭头指向为流体出端口)。
4、 汽水分离器下部应安装疏水阀，疏水阀要根据排量和工况选择。
5、为防止汽水分离器和下部的疏水阀因污物堵塞而出现故障，疏水阀前建议安装Y型过滤器，并定期进行清理工作，确保设备最大效率运行。
如果对于CF11汽水分离器说明书有任何疑问或者建议，欢迎咨询网站在线QQ客服，或者直接电话联系：13868623250
